新能源汽车充电枪控制盒的密封性检测方案

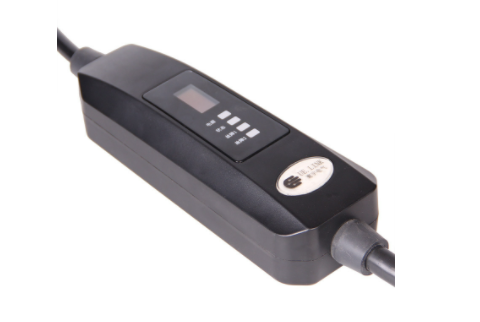

 关于新能源汽车的密封性检测,意昌自动化在以往的案例分享中都有提及,在新能源汽车领域,无论是任何一个部件都要保证其使用的安全性。为了保证人们在使用充电枪控制盒的安全性,生厂商在生产时都会为充电枪控制盒进行密封性检测。


  1. 针对控制盒的特殊外形,意昌自动化特意定制了专门的模具,整个模具是按照控制盒的整体外形进行铸造的,控制盒放进去之后卡得刚刚好,前后两端对接线材放在模具前后的凹槽上,这样在检测时上下模具进行闭合就能够形成密闭的空间;

  2.  将控制盒放入到工装模具中,与我们的仪器连接,仪器内部有一个阀岛、储气罐等部件及我们设定好的程序,通过连接后,在检控制盒的时候,按下启动键。此时,上下模具开始闭合,往模具内部充入不含杂质的干净气体,仪器显示屏会通过模具内部的气体饱和度进行判断控制盒的密封程度。

  3. 如果控制盒是不密封的,出现漏气的现象,这时仪器中泄漏值显示数据也越来越大,同时压力值下降。这时候就能够判定控制盒是否漏气,仪器测试结果也会显示出NG,意味气密检测不通过。如果测试的控制盒不漏气,充气后工装模具里面的气体就会处于恒定的状态,仪器上面所显示的压力值与泄漏值也是稳定的,仪器测试结果则显示OK字样,表示密封性检测通过。
