电瓶车控制器IP67防水等级测试方法和原理分享

电瓶车控制器是电瓶车的CPU,控制着电瓶车电机的启动、运行、进退、速度、停止以及电瓶车的其它电子元器件的核心控制器件,它就像是电瓶车的大脑,是电动车上重要的部件。

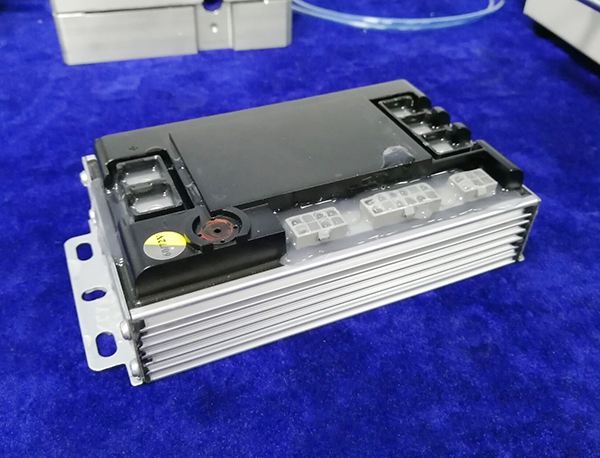

图:气密性测试产品-电瓶车控制器

一旦电瓶车控制器进水,会导致电瓶车短路,从而使电动车无法继续骑行。因此现在很多电瓶车厂家会对电瓶车控制器做防水处理,保证电瓶车控制器可以达到IP67的防水等级。做了防水处理的电瓶车控制器,需要检测是不是可以达到厂家要求的防水性能,目前厂家一般用气密性检漏仪对电瓶车控制器进行防水检测。本次意昌自动化为大家分享电瓶车控制器的防水测试方法和原理。

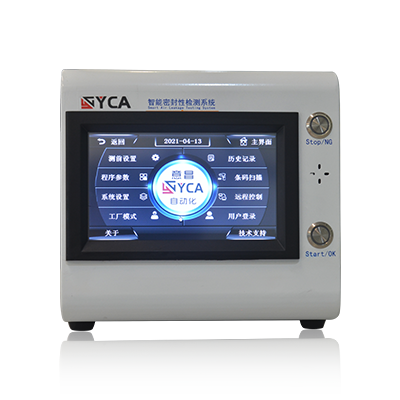

图:气密性检测仪+检测工装

首先需要根据产品的外观特点来确定是否需要做模具,从电瓶车的外观可以看出,产品没有任何的充气孔。对于没有充气孔的测试品是没有办法通过直接充气的方法进行气密性检测的,这样就需要根据测试产品做一个仿形的模具,通过给模具充气达到检测产品气密性目的,这种需要通过密封模具检测产品的方法是间接检测方法。

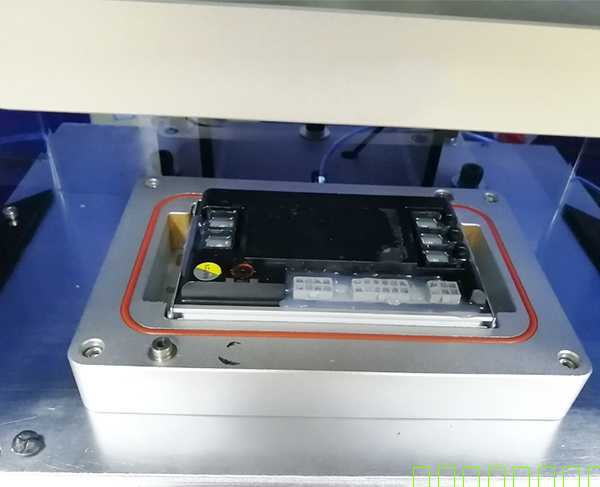

图:检测模具

根据产品做好仿形的模具后,需要为产品设置相应的测试参数。产品的测试参数需要根据客户的防水等级要求来设置。客户要求产品的防水等级是IP67.所谓IP67就是产品放在不超过一米水深的压力下,产品不受水的损害。一米水深的压力相当于10.5KPA的气压。所以对于IP67防水等级测试的产品,一般所用的测试压力是10.5KPA 。


根据客户的气密性检测要求,产品泄露值只要不超过0.05kpa,产品都是符合要求的。这样一个产品只要测试压力可以达到10.5kpa ,泄漏值不超过0.05kpa,仪器就会自动判定这个产品为良品。
